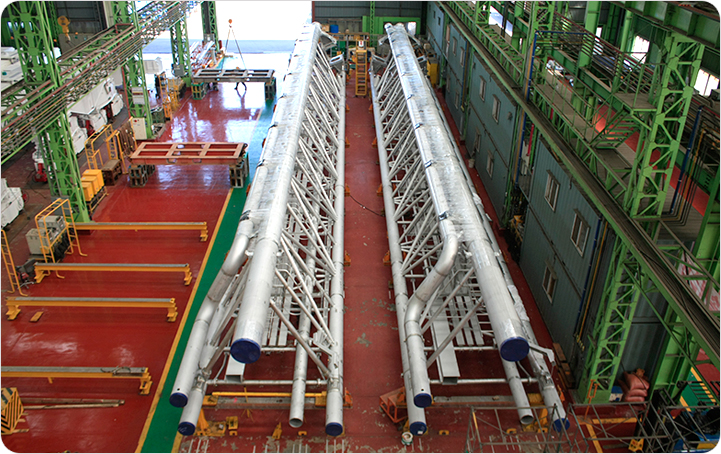

Pump Tower는
LNG 운반선(LNGC)의 화물 탱크 내부에 설치된 수직 구조물로, LNG의 선적과
하역과정에서 중심적인 기능을 수행하는 핵심 설비입니다.

극저온 환경에서도 구조적 강도와 안전성을 유지할 수 있도록 설계되며, 화물 이송
및 연료 운용 시스템의 안정적인 작동을 지원합니다.

LNG 하역 시스템의 주요 구성 요소로서, 선박의 안전성과 운용 신뢰성 확보에 중요한
역할을 수행합니다.

Liquid Dome Cover는
LNG 운반선 화물탱크 내 Pump Tower를 상부에서 지지하고
고정하는 핵심 구조물입니다.

Trunk deck 관통부에 설치된 Coaming 상부에 위치하며, Pump Tower의
상부 고정 지점 역할을 수행함으로써 수직 정렬을 유지하고 구조적 안정성을 확보합니다.

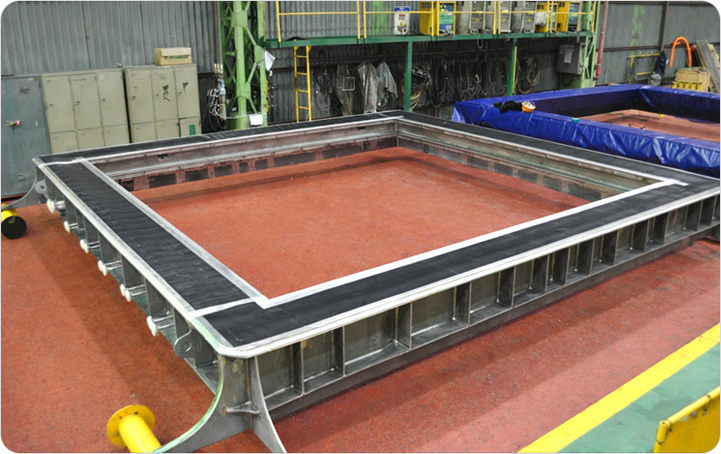

Liquid Dome Coaming은
Liquid Dome Cover를 지지하는 고정 기반 구조물로,
화물 탱크 상부 구조의 안정성을 유지하는 핵심 요소입니다.

Trunk Deck와 일체화된 형태로 설치되어 있으며, 단열 구조의 연속성을
확보하는 동시에 Dome Cover와 Pump tower를 안정적으로 지지합니다.

Gas Dome은
LNG 운반선 화물 탱크 상단에 설치되는 구조물로, 탱크 내부에서 발생하는
BOG(Boil-Off Gas)를 외부 시스템으로 안전하게 이송하기 위한
출구 역할을 수행합니다.

탱크 내부와 직접 연결되어 있으며, 발생한 BOG는 연결된 배관 및 밸브 등을 통해
연료 사용, 재액화 또는 배출 시스템으로 전달됩니다.

Vent Mast는
LNG 운반선의 상부 Deck에 설치되는 수직형 가스 배출 구조물로,
운항 중 발생하는 BOG(Boil-Off Gas) 또는 비상 상황에서의 초과 압력 가스를
대기 중으로 안전하게 방출하기 위한 구조물입니다.

가스 처리 시스템의 최종 배출 지점과 연결되며, 정상적인 처리 경로가 불가능한 경우
안전하게 대기로 유도하는 역할을 수행합니다.

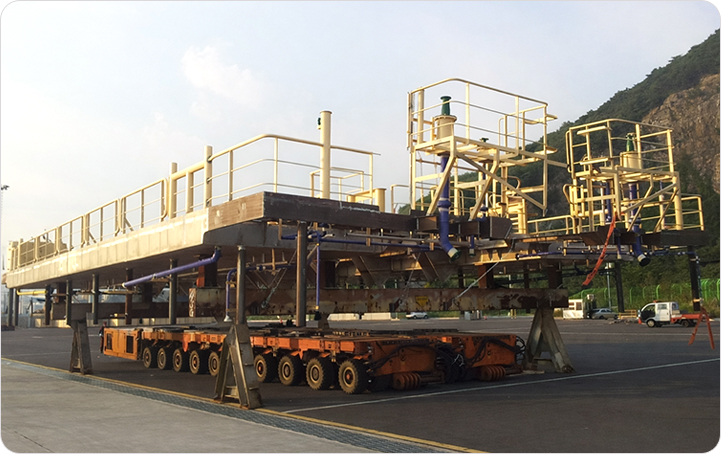

Manifold는
LNG의 선적 및 하역 작업을 수행하는 Platform입니다.

Trunk Deck 외측에 설치되며, 육상 터미널 또는 FSRU와의 하역 Arm이
연결되는 지점으로서 LNG이송의 출입구 역할을 수행합니다.
또한, 비상 차단 시스템(ESD) 및 관련 계장과 연계되어,
비정상 상황 발생 시 LNG 이송을 신속하게 차단함으로써 선박과
작업자의 안전을 확보하는 핵심 역할을 수행합니다.
